Платиновая проволока Пл-1 ГОСТ 18389 в Ульяновске
Проволоки платиновые в Ульяновске: ассортимент и поставка

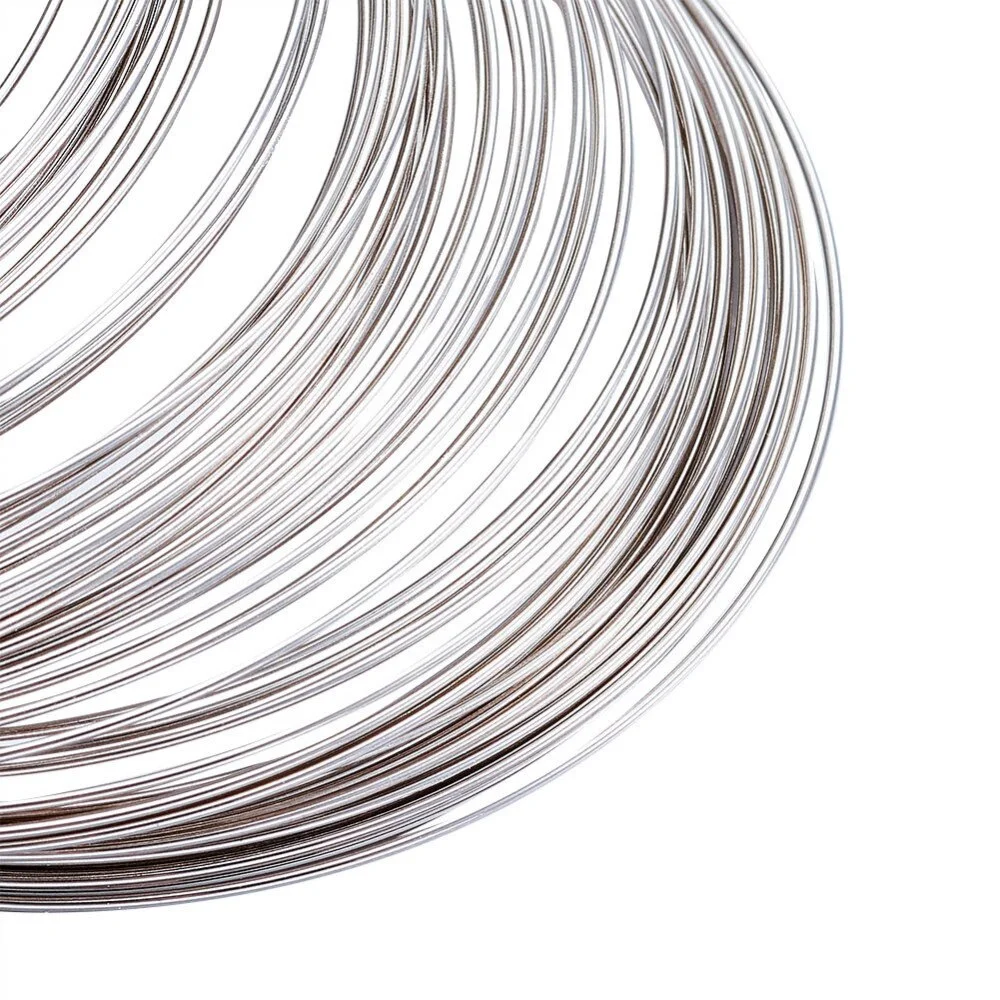

Платиновая проволока — круглый полуфабрикат из платины и сплавов на её основе по ГОСТ 18389-2014. В каталоге ГК «Тантал» — 1320 позиций: Пл-1, ПлРд-10, ПлРд-13, ПлИ-5 и сплавы ПлМ, ПлН, ПлПд, ПлРу. Химический состав марок — ГОСТ 13498-2010. Склад в России, паспорт партии, аффинаж отходов. Другие формы — в разделе изделия из платины.
Виды и диаметры платиновой проволоки
Проволоку получают многократным волочением через алмазные фильеры с промежуточными отжигами. В сортаменте каталога — диаметры 0,02–6,0 мм. Тонкая нить 0,02–0,10 мм идёт в термопары и датчики; 0,2–1,0 мм — контакты, лабораторные аноды, нагреватели; 2–6 мм — заготовки под наплавку, электроды и передел.
| Диаметр, мм | Типичное назначение | Допуск, ориентир |
|---|---|---|
| 0,02–0,10 | Термопары, датчики, микроконтакты | до ±0,001 мм (термопарная) |
| 0,20–1,00 | Контакты реле, аноды, нагреватели | по ГОСТ 18389 |
| 2,0–6,0 | Электроды, передел, наплавка | по ГОСТ 18389 / согласованию |
Состояние поставки — мягкое (отожжённое) или нагартованное. Намотка на катушку, в бухте или в прутках. По согласованию — проволока для термопреобразователей сопротивления по ГОСТ 21007-2014 (марка Пл1).
Марки Пл-1, ПлРд и ПлИ
Обозначение марки задаёт ГОСТ 13498-2010. В карточках каталога часто стоит ещё ГОСТ 18389-73 — это предыдущая редакция стандарта на проволоку; действующая — ГОСТ 18389-2014. Базовые позиции:
Дополнительно в каталоге: ПлРд-7 / 7,5 / 20 / 30 / 40, ПлИ-15…30, ПлМ, ПлН-4,5, ПлПд, ПлРу, Пл99.8 / Пл99.93. Родий поднимает термо-ЭДС и жаропрочность нити, иридий — твёрдость контакта.
Характеристики и свойства
Платина химически инертна на воздухе до ~1400 °C. Плотность Пл-1 — около 21,45 г/см³, температура плавления — 1768 °C, удельное сопротивление при 20 °C — порядка 10,6 мкОм·см. Сплавы с Rh и Ir повышают прочность и снижают рост зерна при нагреве.
Термопарная проволока требует стабильной термо-ЭДС: примеси Fe, Ni, Si, Pb нормируют сертификатом плавки. Для контактов важны твёрдость и сопротивление эрозии — чаще ПлИ. Каталитические нити соседствуют с катализаторными сетками, но это разные изделия и разные ГОСТы.
Применение платиновой проволоки
Основной спрос — термометрия и лабораторная техника. Электроды типов S и R собирают из Пл-1 и ПлРд-10/13. Горячий спай сваривают, холодные концы компенсируют.
- Термопары и термопреобразователи сопротивления (ГОСТ 21007, Пл1).
- Электрические контакты реле — ПлИ.
- Лабораторные аноды, рамочные нагреватели, датчики горючих газов.
- Передел в сетку и фольгу; возврат металла аффинажем.
Смежный сортамент проволоки из металлов платиновой группы — ГОСТ 19351-2006.
Сварка, спай и монтаж
Платиновую проволоку не варят покрытым электродом MMA. Горячий спай термопары — водородно-кислородное пламя, лазер или конденсаторная микросварка. Одноимённые жилы Пл-1 / ПлРд сваривают встык без припоя. Флюс и электродные обмазки загрязняют термо-ЭДС — их не применяют.
Перед сваркой концы зачищают и обезжиривают, нагартованную нить отжигают. После спая проверяют геометрию шарика и сопротивление цепи. Нить 0,02–0,06 мм ломается на крутом гибе без отжига. Подогрев «как у стали» не нужен.
Достоинства и недостатки
Плюсы: инертность, стабильная термо-ЭДС, работа на воздухе до 1400 °C, микросварка спая, возврат металла аффинажем, сортамент ГОСТ 18389 и ГОСТ 13498.
Минусы: цена Pt и Rh; тонкая нить чувствительна к перегибу; выше 1400 °C на воздухе платина медленно испаряется; примеси в плавке портят термопару. Для силовых токов платиновая проволока избыточна.
Условия поставки
Склад в России, отгрузка при наличии диаметра и марки. Минимум — от метра или катушки. Паспорт состава, бирка сплава. Доставка по России, приём обрезков на аффинаж.
Смотрите также
ГОСТ 18389-2014
Проволока из платины и сплавов: диаметры 0,02–6 мм, волочение, отжиг, паспорт.
1320 позиций
Пл-1, ПлРд, ПлИ, ПлМ, ПлН, ПлПд, ПлРу — термопарная, контактная и передельная.
Марки ГОСТ 13498
Пл-1 99,9 % Pt, ПлРд-10/13 для термопар S и R, ПлИ-5 для контактов.
Сварка спая
Водородно-кислородное пламя, лазер, микросварка. MMA и флюс не применяют.
ГОСТы, стандарты и марки — Проволоки платиновые
Услуги по металлу — Проволоки платиновые
Частые вопросы
Проволока — круглый полуфабрикат по ГОСТ 18389. Сетка — тканое или вязаное изделие по ГОСТ Р 54151. Это разные позиции каталога.
Изделие — ГОСТ 18389-2014 (в карточках ещё встречается 18389-73). Марки — ГОСТ 13498-2010. Термопреобразователи сопротивления — ГОСТ 21007-2014. ГОСТ 13498-79 к проволоке как к изделию не относится.
База: Пл-1, ПлРд-10, ПлРд-13, ПлИ-5. Также ПлРд-7…40, ПлИ, ПлМ, ПлН, ПлПд, ПлРу и Пл99.8 / Пл99.93. Укажите диаметр и марку.
Тип S: ПлРд-10 (+) и Пл-1 (−). Тип R: ПлРд-13 (+) и Пл-1 (−). Диаметр термопарной нити часто 0,5 мм, бывает 0,02–0,10 мм.
Горячий спай — водородно-кислородное пламя, лазер или конденсаторная микросварка. MMA и флюс портят термо-ЭДС. Перед сваркой — зачистка и отжиг нагартованной нити.
Термопары и датчики — 0,02–0,50 мм, контакты и аноды — 0,2–1 мм, электроды и передел — 2–6 мм. Минимум — от метра.
Да. Обрезки и отработанные электроды принимаем в зачёт металла. Извлечение Pt и Rh — порядка 98,5–99 %.
Марка, диаметр, состояние (мягкая/нагартованная), длина или масса. Склад в Москве, доставка по России.
