Газовые фильтры

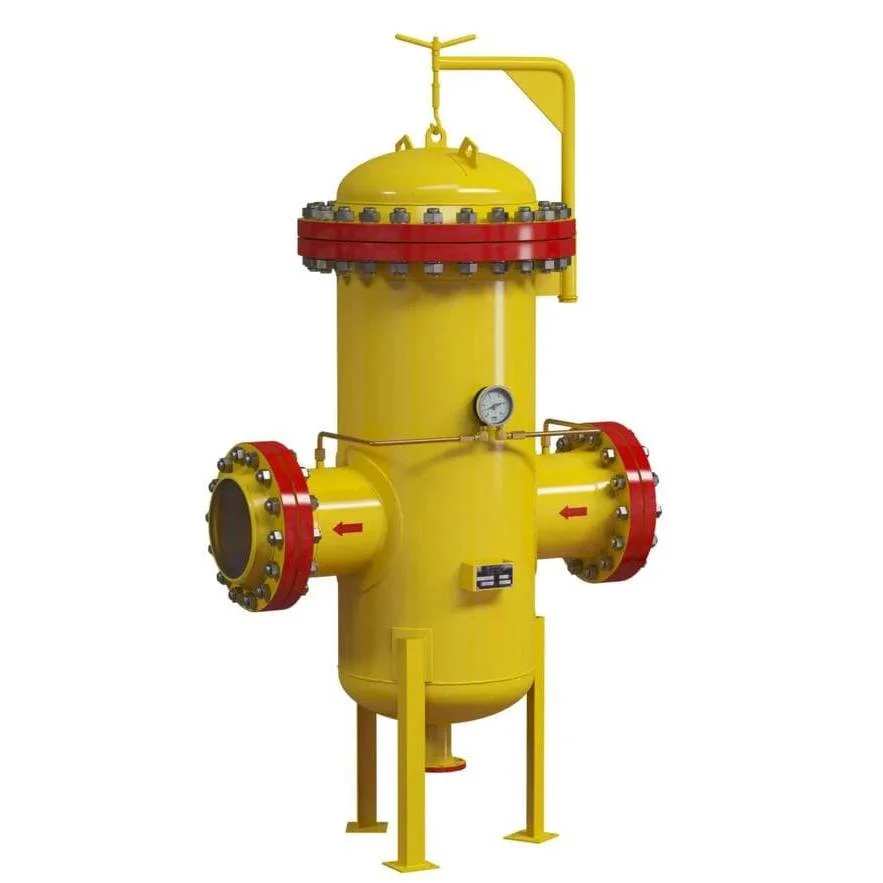

Газовые фильтры — приспособления, предназначенные для очистки рабочей среды — трубопроводного газа, от твердых частиц. От фильтрующего устройства напрямую зависит эксплуатационный срок газового отопительного оборудования. Установленные на линии приборы предупреждают износ запорной арматуры, контрольно-измерительной аппаратуры.

Особенности

В зависимости от конструкции, выделяют устройства линейные и угловые. По вектору потока газа — прямоточные и поворотные. По материалу фильтрации — сетчатые и волосяные. У первых используется металлическая сетка в несколько слоев. Для них характерна повышенная точность и высокая интенсивность очистки. В процессе эксплуатации ячейки засоряются, в результате пропускная способность приспособления снижается.

В волосяных, как фильтрующий элемент применяют прессованный конский волос, предварительно обработанный маслом либо капроновую нить. Характеристики могут ухудшаться по мере уноса частиц фильтра газовым потоком. Чтобы степень очистки оставалась на должном уровне, лимитируют скорость потока.

Предельное значение допустимого перепада давления для волосяных изделий — 10 000 Па, для сетчатых — 5000 Па. Перед установкой перепад должен находиться в пределах 2000-2500 Па и 4000-5000 Па для сетчатых и волосяных соответственно.

В конструкцию заложены штуцеры с целью монтажа приборов для определения степени падения давления на фильтре. Как правило, корпус изготавливают из стали, чугуна, алюминия. Внутреннее строение приборов практически одинаковое.

Конструктивно изделие включает:

• корпус;
• крышку;
• фильтрующий элемент;
• индикатор перепада давления;
• заглушку.

Газ, попавший во внутреннюю полость, протекает по каналу, геометрия которого позволяет улавливать крупные частицы с тем, чтобы направить их специальную камеру для накопления. После газ попадает в камеру, укомплектованную фильтрующим элементом. Пройдя сквозь последний, очищенная среда поступает на выход.

Изделия разных производителей имеют разный внешний вид, разные характеристики, но маркировка одна. В ней учтены все основные критерии, по которым можно подобрать соответствующий фильтр. Здесь присутствует:

• обозначение серии;
• присоединительные размеры;
• номинал рабочего давления;
• класс исполнения;
• присутствие/отсутствие индикатора;
• материал корпуса.

Подбирают приборы по диаметру трубопровода, на который предполагают их устанавливать. Пропускную способность связывают с расходом на газовом распределительном пункте. Значение берут аналогичное либо немного выше.

Применение

Газовые фильтры предназначаются для работы в разных температурных условиях. Так, изделия ФГ, очищающие природный газ согласно ГОСТ 5542-87, работают при температуре -40-+60 градусов. Климатическое исполнение приборов УЗ ГОСТ 15150 предназначено для условий -40-+40 градусов.

Газовые сетчатые фильтры высокой очистки ФГС функционируют при температуре окружающей среды -40-+70 градусов. Возможна их установка во взрывоопасных зонах.
